FTDI USBシリアル変換アダプター(5V/3.3V切り替え機能付き)

スイッチサイエンスのFTDI USBシリアル変換アダプター(5V/3.3V切り替え機能付き) を買いました。

Raspberry Pi で使おうという魂胆です。

接続に必要な物

・microUSB のケーブル
・オス-メス のケーブル3本



Raspberry Pi との接続の仕方

それほど難しくないです。

まず、5V/3.3V切り替えのジャンパピンを3.3Vにします。

以下のように接続します。

| Raspberry Pi   | FDTI USBシリアル変換アダプター
-------------------------------------------------
| GND            | GND
| UART TXD       | RX
| UART RXD       | TX



ドライバ

PCのUSBに接続してドライバを入れます。インターネットから更新をするとすんなり入りました。



物理的な接続ができたら、Tera Term などで接続します。

シリアル(E) ポート(R) の 「COM3: USB Serial Port(COM3)」 を選択します。
※番号はそれぞれの環境で違うと思うので読み替えてください。

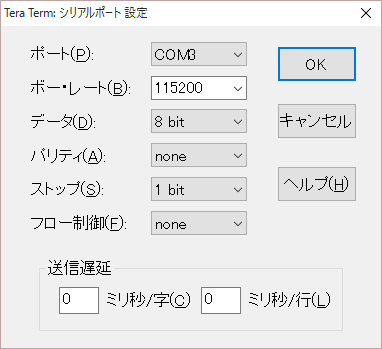

ボー・レートが 115200 なので注意が必要です。

設定 – シリアルポート で変更します。
115200

[Enter]キーを押すとプロンプトが表示されます。



参考

スイッチサイエンス FTDI USBシリアル変換アダプター(5V/3.3V切り替え機能付き)
https://www.switch-science.com/catalog/1032/
